修建塑膠體育場地的設計要請有關項目的負責人員和設計部門進行，要根據各項目相關的競爭規則對場地的要求以及本單位場地的具體情況和要求進行設計。設計者必須現場進行測量、數據要準確無誤，根據測量數據確定修建什 么規格的運動場，然后再制圖。一般先設計一張平面布置圖，在經過修建單位認可后，再設計一整套施工詳圖，圖紙要明確標明對每一項目的施工要求、材料的規 格、配合比例、尺寸大小、數字列舉要十分詳細、有依有據、科學可靠，布局合理，場地標準規范，美觀大方。設計一套施工圖紙主要有以下內容：（以設計國際田 聯認定南北方向為縱軸的36.5m為半徑的400標準田徑場為例）

   1設計說明。

1）設計依據。如設計田徑運動場的依據是中國田徑協會審定的田徑競賽規則中的場地規定和國際田徑聯合會公布的田徑場地設施標準手冊中有關場地的規定，還家甲方建體育場地的設計建議。如設計籃球、排球、足球、網球場等的依據亦是共相關項目的競賽規則對場地的要求。

2）場地布置。如田徑運動場，主要有四個方面。①競賽項目的比賽場地：它包括田徑場的周長、有幾條跑道、每條跑道的寬度、障礙賽跑障礙水池的位置和各徑 賽項目的起終點位置等。②跳躍項目比賽的場地：它包括跳遠、三級跳遠、跳高、撐竿跳高場地的位置。③投擲項目比賽場地：它包括擲鐵餅、擲鏈球、擲標槍、推 鉛球等項目的位置。④田徑場內或周邊設足球或壘球、排球、網球等場地的位置。

3）施工要求。如修建田徑場，要嚴格按照中國田徑協會審定的有關標準和國際田聯公布的田徑場地設計標準手冊中有關規定施工。

    2場地平面布置圖。

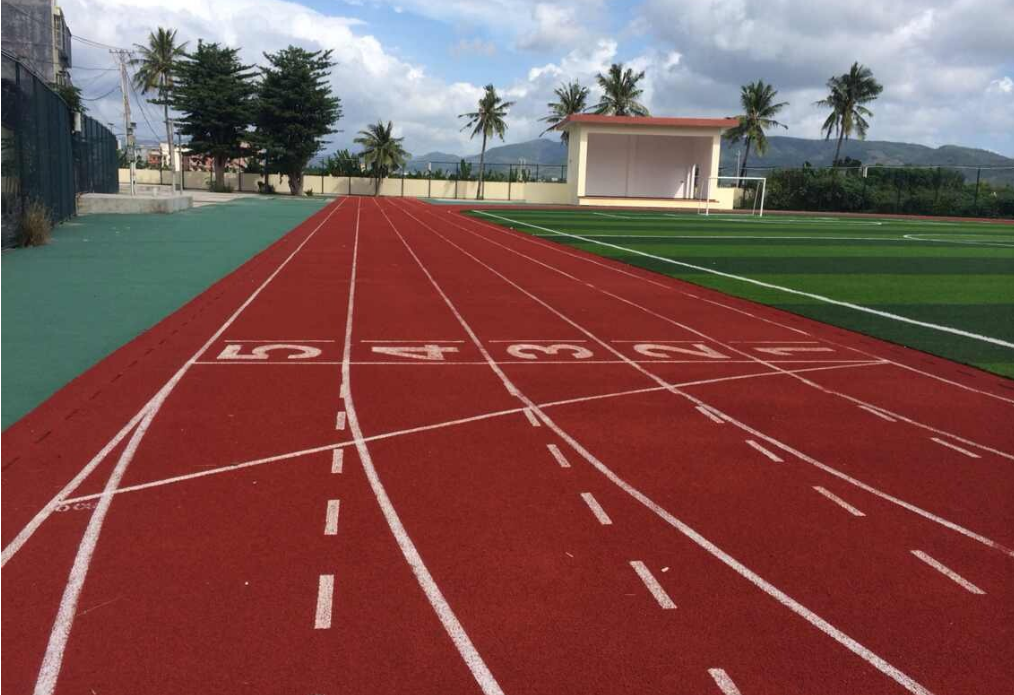

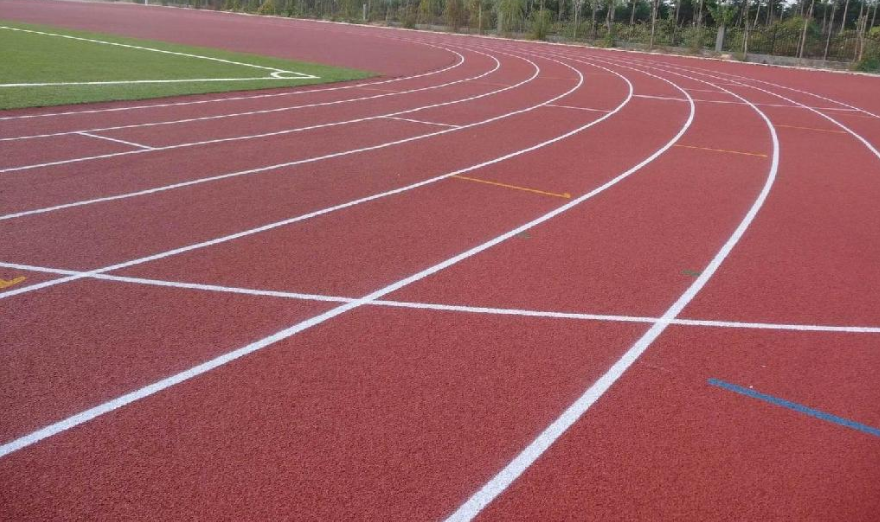

1）徑賽項目。國際田聯建議所有新建的400m跑道彎道半徑應為36.5m，被稱之為“400m標準跑道”。應有8條跑道，每條跑道寬為1.22m。跑 道內側安全區域不少于1m，外側最好也有1m的安全區。要標出徑賽終點位置，標出100m和110m跨欄跑的位置、標出障礙跑障礙水池的位置，標出田徑場 縱軸和橫軸的交點，南北兩個半圓的圓心以及曲直分界線位置，起跑區最少3m，沖刺緩沖段至少17m。

2）跳躍項目比賽場地。①跳遠沙坑最少二 個，南北各一個相對稱，兩個沙坑用雙助跑道相距90～100m，兩條助跑道南北交錯設跳遠和男女三級跳遠踏跳板。每個沙坑寬4.27m，以保證比賽時每條 助跑道落地區的沙坑寬2.75～3m。沙坑最好設在跑道外側位置。②跳高區包括一個半圓形助跑道區（半徑至少20m）和落地區（至少5m×3m）。③撐竿 跳高區包括助跑道（至少40m×1.22m）一個用手撐竿插入穴斗和一個落地區（至少6.5m×5m）。

3）投擲項目比賽場地。跳高區和撐竿 跳高區的位置一般是南北半圓各一個。①擲鐵餅設施包括投擲圈（直徑2.5m）、護籠和落地區（半徑80m弦線54.72m）。②擲鏈球設施包括投擲圈（直 徑為2.135m）、護籠和落地區（半徑90m，弦長61.56m）擲鐵餅和擲鏈球投擲圈可用一個同心圓方法設計。③擲標槍設施包括助跑道 （36.5m×4m）、半徑為8米的起擲弧落地區（半徑為100m弦長50m）。一般設計在田徑場兩個半圓的縱軸線上。④推鉛球設施包括投擲圈（直徑 2.135m）抵趾板和落地區（半徑25m弦長17.10m）。鉛球落地區可設在某一半圓內，亦可設在跑道外側田徑場四個角的空地上。

4）田徑場中心設68m×105m的標準足球比賽場。

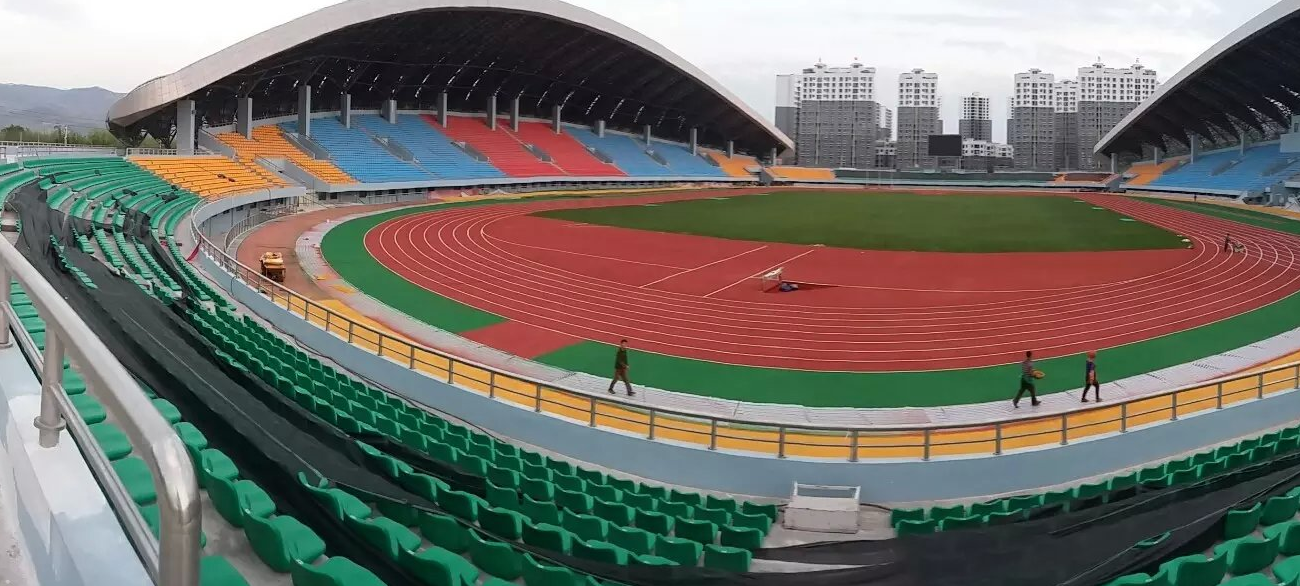

5）田徑場設主席臺和看臺的準確位置。

6）田徑場周邊修建鐵絲網墻的位置。

7）內環排水溝和外環排水溝準確位置。

8）田徑場升國旗的旗竿位置。

    3場地塑膠地面鋪設圖。

在場地平面布置圖的基礎上，用不同的圖形標出①競賽項目主跑道和跳遠、三級跳遠、撐竿跳高、跳高助跑道所鋪塑膠的著色、厚度（13mm）以及加厚區塑膠 的厚度，跳高起跳區、撐竿跳高助跑道、三級跳遠助跑道和障礙水池底部塑膠厚度為25mm，100m、110m起點線前后3m塑膠厚18mm。②標出鋪助區 塑膠的顏色和塑膠的厚度（10mm）。③標出塑膠地基作法剖面圖。

   4場地標樁平面布置圖。

場地標樁至少7個，在建設場地時， 它們是各項場地測量和標高的根據，在場地建成后，是遵循田徑比賽規則衡量各項競賽距離的依據，也是驗收場地進行測量點位線的依據。因此，這7個標樁的位置 尺寸必須準確。7個點的位置是：在縱軸線上標出和橫軸的交點、兩個半圓的圓心點通過兩個半圓圓心的直徑和跑道直曲段的4個交點。

   5場地標高平面圖。

田徑場地各跑道的標高要完全符合中國田協審定的田徑競賽規則的有關規則。內環溝的標高為±0.000，以內環溝的標高為基準點（以建場單位提出的地面標高為依據確定），示出跑道坡度的標高。

1）競賽項目直線跑進方向上的坡度不得超過0.1%，跑道左右方向向內道坡度不得超過1%。

2）田賽項目標槍、跳遠、三級跳遠、撐竿跳高等在助跑道跑進方向上的坡度為0.1%，其左右方向坡度為1%。鉛球、鐵餅、鏈球投擲圈內地面是水平的，投擲圈上沿上圈外地面齊平，圈內地面低于鐵圈上沿1.4～2.6cm。跳高助跑道在跑進方向上的坡度為0.25%。

3）田徑場中心一般設足球場地，為有利于排水，足球場修成龜背形傾斜。天然草坪和人造草坪傾斜坡度為0.3%～0.5%。在設計足球場排水傾斜坡度時要考慮半圓跳高區域助跑道跑進方向的坡度為0.25%。

4）跑道外側地面的排水傾斜坡度要和主跑道的傾斜坡度協調好，其排水坡與主跑道成反方向坡度，其水排到外排水溝內，外排水溝的標高隨外排水的傾斜度標高設定。

   6場地的內環溝平面圖。

在內環溝平面圖上，每25m設一個沉砂池，并作出標志，沉砂池上面作活動溝蓋板，溝底排水傾斜度按0.3%設計，每一個沉砂池標出溝底標高。外環溝，可 用水泥蓋板，也可用鑄鐵板，如用水泥蓋板，也要設沉砂池和活動蓋板，沉砂池間的距離可比內環溝25m的距離加長。其溝底排水傾斜度按0.3%。

   7場地盲溝平面布置圖。

田徑場中心足球場，如果種天然草坪，其草坪地基的建造方法有多種，如果采用盲溝滲排水方法的基礎，則要設計盲溝和盲管的鋪設圖，盲管的排水總管要接到內環溝內，通過內環溝排出足球場的水。

    8場地噴灑平面圖。

田徑場中心足球場，如果種天然草坪，則要設計自動噴灑的上水管道和噴頭的位置圖。以及泵房的設計圖。天然草坪在設計自動噴灑設備的同時仍然要設計安裝 4～6個人工澆灌和自來水龍頭，便于清洗塑膠跑道。如果田徑場中心場地是足球場用的人造草坪，只需在內環溝內設置自來水上水管和4～8個水龍頭及活動水井 蓋，每一水龍頭上水管底要設計一個泄水龍頭，以便冬季泄掉水管中存水，防止水管凍裂。設在內環溝內的自來水管道要支架到環溝墻壁之上，其傾斜度同環色排水 傾斜度相同，以便于冬季泄水。

    9場地噴灑范圍平面圖。

田徑場中心足球場噴灌以及人工澆灌水龍頭，要畫出噴灑圖，便于觀察設計的上水位置是否合理。

   10環溝剖面圖。

要畫出內環溝的外排水溝的剖面圖，設計出環溝鋼筋混凝土溝蓋板剖面圖和平面圖，設計內環溝和外排水溝溝壁剖面圖，設計沉砂活動溝蓋板剖面圖和平面圖，設計沉砂池尺寸圖。

   11場地競賽設施圖。

場地競賽設施圖包括以下內容。①鉛球投擲圈平面圖和剖面圖。②鐵餅、鏈球投擲圈平面圖和剖面圖。③跳遠、三級跳遠沙坑平面圖和剖面圖。④跳遠、三級跳遠踏跳板平面圖和剖面圖。⑤撐竿跳高插穴平面圖。⑥障礙跑障礙水池平面圖和剖面圖。⑦擲標槍場地跑道平面圖。

   12場地圍網墻平面圖。

要設計圍網墻立柱間的距離、立柱鋼管的尺寸，所有網絲的型號以及網眼的大小，網墻的高度等。一般來說，田徑場網高3～4m，籃、排球場網高4m，足球場網高4m，足球門后邊網高6m，鐵絲網墻立柱間距一般3m。網絲棱形網眼5cm×10cm。
